Mạch & FPC
Mạch in (Printed Circuit) (Silver Printed Circuit)
Mạch in bạc/than trên nền màng PET cho công tắc màng: độ dẫn ổn định, chi phí tối ưu, thiết kế linh hoạt theo bố cục phím của từng dự án.
Cần báo giá cho sản phẩm này?
Gửi bản vẽ hoặc mô tả yêu cầu — phản hồi trong 24 giờ làm việc.
Yêu cầu báo giá ngayChi tiết sản phẩm Mạch in (Printed Circuit)
Mô tả sản phẩm

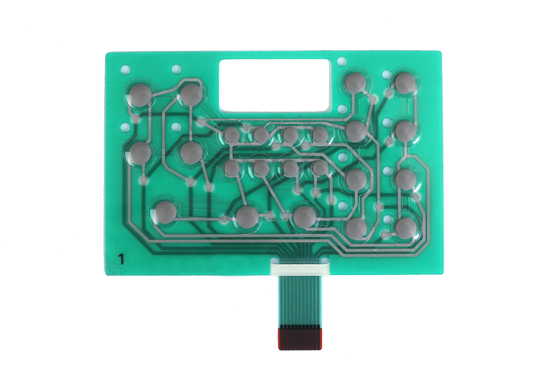

Mạch in (printed circuit) là lớp mạch được in bằng mực bạc dẫn điện (hoặc mực than) lên nền màng PET, đóng vai trò trung tâm dẫn tín hiệu trong kết cấu công tắc màng.
Jianwei in mạch trên dây chuyền in lụa tự động với độ chính xác cao, kiểm soát độ dày lớp mực, điện trở đường dẫn và độ bám dính theo từng tiêu chuẩn kỹ thuật. Điện trở tiếp xúc ổn định ngay cả sau hàng trăm nghìn lần nhấn.
Mạch in bạc là giải pháp kinh tế nhất cho công tắc màng số lượng lớn, trong khi mạch than graphite được ưu tiên cho các ứng dụng yêu cầu chống oxy hóa cao. Cả hai đều có thể kết hợp vẽ nhảy (carbon jump) bảo vệ chống mài mòn tiếp điểm.
Đặc điểm nổi bật
- Mực bạc dẫn điện độ tinh khiết cao — điện trở đường dẫn thấp, ổn định
- Tùy chọn mực than chống oxy hóa cho môi trường khắc nghiệt
- Vẽ nhảy carbon (carbon jump) bảo vệ tiếp điểm, kéo dài tuổi thọ
- Độ chính xác in cao: đường dẫn tối thiểu 0,3 mm, khe hở 0,3 mm
- Kiểm tra 100% điện trở mạch và đánh xung nhấn mẫu trước xuất xưởng
- Chi phí tối ưu cho sản lượng lớn, thời gian sản xuất nhanh
Thông số kỹ thuật
| Vật liệu nền | Màng PET dày 0,125 – 0,188 mm |
|---|---|
| Loại mực | Mực bạc dẫn điện / mực than graphite |
| Điện trở đường dẫn | < 1 Ω/sq (bạc) / < 30 Ω/sq (than) |
| Đường dẫn tối thiểu | 0,3 mm |
| Độ dày lớp mực | 8 – 15 µm |
| Tuổi thọ nhấn | ≥ 1.000.000 lần (có carbon jump) |
| Nhiệt độ hoạt động | -30 °C đến +70 °C |
| Kiểm tra | Đo điện trở 100% + thử nhấn mẫu |
Ứng dụng điển hình
- Lớp mạch trong kết cấu công tắc màng tiêu chuẩn
- Bàn phím điều khiển cho thiết bị gia dụng
- Điều khiển từ xa và thiết bị điện tử tiêu dùng
- Tấm mạch dẫn tín hiệu giá thành thấp
Câu hỏi thường gặp
Mạch in bạc có bị oxy hóa theo thời gian không?
Mực bạc có thể oxy hóa rất chậm trong môi trường ẩm cao. Jianwei khắc phục bằng lớp vẽ nhảy carbon (carbon jump) phủ lên tiếp điểm và bộ phận quan trọng, bảo đảm độ dẫn ổn định trong suốt tuổi thọ sản phẩm.
Nên chọn mạch in hay mạch FPC?
Với sản phẩm tiêu chuẩn, số lượng lớn và không cần hàn linh kiện — mạch in bạc là lựa chọn tối ưu về chi phí. Khi cần hàn LED/SMD, độ bền uốn gấp cao hoặc bước mạch nhỏ hơn 1 mm — FPC là lựa chọn đúng.
Mạch in có thể thiết kế nhiều lớp chồng nhau không?
Có. Trong kết cấu công tắc màng, mạch in thường gồm 2 – 3 lớp màng PET chồng nhau với lỗ cách ly (spacer) tạo hành trình nhấn. Mỗi lớp được thiết kế riêng theo sơ đồ mạch của khách hàng.
Chưa chắc chắn về kết cấu phù hợp? Đội ngũ kỹ thuật Jianwei sẵn sàng tư vấn miễn phí.
